電流傳感器在伺服驅動器中的應用實例分析

       電流傳感器是伺服控制必不可少的一部分，小功率系統可采用霍爾電流傳感器。通過ADC將模擬信號轉換成數字信號，然后參于數字伺服控制。本文主要介紹一款集成型霍爾電流傳感器MLX91210在伺服系統中的應用要點及案例分析。

　　伺服系統

　　伺服系統（servomechanism）又稱隨動系統，是用來精確地跟隨或復現某個過程的反饋控制系統。伺服系統使物體的位置、方位、狀態等輸出被控量能夠跟隨輸入目標（或給定值）的任意變化的自動控制系統。伺服系統由控制模塊，傳感器，伺服電機組成；傳感器有編碼器，及電流傳感器。電流傳感器輔助編碼器做位置檢測，具有非常重要的作用，電流傳感器選擇得好與壞，直接影響到伺服系統的性能。

　　MLX91210應用要點

　　世強代理的Melexis電流傳感器MLX91210應用在伺服系統中的要點，有以下幾點，靈敏度、應用電路及RC電路匹配等。

　　MLX91210的靈敏度有80、40、32mV/A三個選擇，測量的電流分別為±25A、±50A、±62.5A。MLX91210靈敏度與競爭對手產品的靈敏度沒有完全相同的，如果是作為替代產品，需要考慮靈敏率，在軟件算法中，換算電流時需要設置相應的靈敏度倍數，電流傳感器MLX91210用三種應用電路分別如下圖1、圖2、圖3所示。C1電容推薦100nF，C1的作用是增強EMC、ESD性能；C2電容推薦大小為10nF，C2作為去耦電容增強EMC及ESD性能，同樣必不可少。

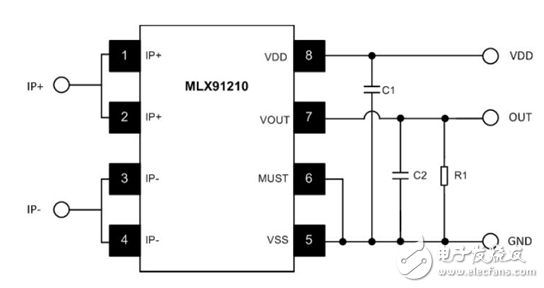

　　圖1：MLX91210下拉診斷推薦電路

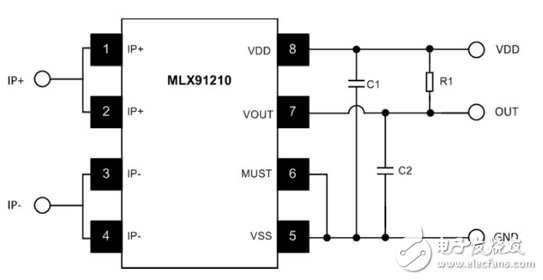

　　圖2：MLX91210上拉診斷推薦電路

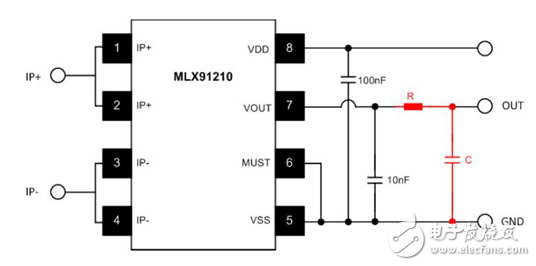

　　圖3：MLX91210帶RC濾波推薦電路

　　伺服系統對信號的紋波要求較高，在伺服系統中，我們推薦圖3所示的應用電路進行設計。用戶對紋波的要求不同，需要匹配合適的RC電路，來滿足紋波要求，同時需要考慮用戶對帶寬的要求。

　　實例分析

　　世強市場經理余彪介紹，做伺服驅動器客戶很多，有的客戶原系統電流檢測用其他品牌的電流傳感器，現在直接替換上我們的電流傳感器MLX91210過程中，遇到了一個問題，就是客戶的伺服系統上電啟動時，系統會(huì )出現錯誤報警，上電啟動瞬間系統沒有通過自檢。首先我們排除靈敏度、基本原理圖不匹配等因素，然后檢測了電流傳感器的紋波，發現相對客戶理想的紋波電流傳感器的紋波偏大。如圖4所示，黃色曲線是客戶設計電路中電流傳感器MLX91210的輸出紋波，藍色曲線是系統要求的電流傳感器輸出紋波。電流傳感器的輸出紋波，還達不到理想的輸出波形。

　　電流傳感器的輸出紋波過大，通過檢查發現，是因為客戶的后端電路RC取值不匹配引起的紋波過大，客戶的RC電路如圖5所示。

　　通過修改電容C的值，把220pF增大到1nF時，信號紋波已基本達到理想的紋波要求，系統上電能通過自檢，運用穩定可靠。伺服驅動器檢測電流信號對帶寬的要求是，帶寬需要5K以上，系統不同要求也不一樣。修改RC電路后，帶寬大約能做到16K左右，帶寬也滿足伺服系統要求。
