直流調速器電路圖分享

直流調速器是一種電機調速裝置，包括電機直流調速器、脈寬直流調速器、可控硅直流調速器等，一般為模塊式直流電機調速器，集電源、控制、驅動電路于一體，采用立體結構布局，控制電路采用微功耗元件，用光電耦合器實現電流、電壓的隔離變換，電路的比例常數、積分常數和微分常數用PID適配器調整。具有體積小、重量輕等特點，可單獨使用也可直接安裝在直流電機上構成一體化直流調速電機，可具有調速器所應有的一切功能。

直流調速器工作原理

直流調速器就是調節直流電動機速度的設備。上端和交流電源連接，下端和直流電動機連接，直流調速器將交流電轉換成兩路輸出直流電源，一路輸入給直流電機勵磁（定子），一路輸入給直流電機電樞（轉子），直流調速器通過控制電樞直流電壓來調節直流電動機轉速。同時直流電動機給調速器一個反饋電流，調速器根據反饋電流來判斷直流電機的轉速情況，必要時修正電樞電壓輸出，一次來再次調節電機的轉速。

直流調速器的應用特點

下列場合需要使用直流調速器：

1.需要較寬的調速范圍；

2.需要較快的動態響應過程；

3.加、減速時需要自動平滑的過度過程；

4.需要低速運轉時力矩大；

5.需要較好的挖土機特性，能將過載電流自動限制在設定電流上。

以上五點也是直流調速器的應用特點。

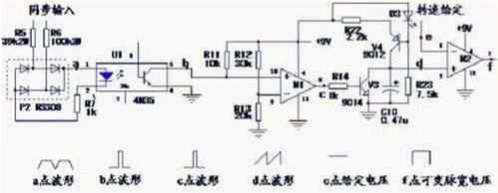

直流調速器電路圖

調速器的主電路采用了先交流調壓后整流的電路形式，先用雙向晶閘管V1對輸入交流電壓進行調節，再由P4橋式整流電路對調節后的電壓進行整流，供直流電機電樞繞組A1、A2端子的供電;勵磁電源，則由P1對交流220V直接整流后，供F1、F2勵磁線圈端子。在電源輸入回路中串聯了4A保險管，起到對雙向晶閘管V1的第二重（第一重保護由N3、N4完成）過載與短路保護。R1、C2并聯在晶閘管的T1、T2兩端，吸收有害尖峰電壓能量，對晶閘管起到過壓保護作用。
